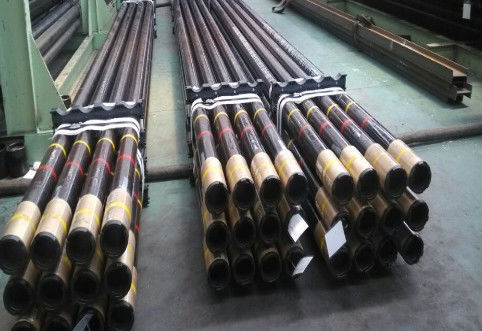

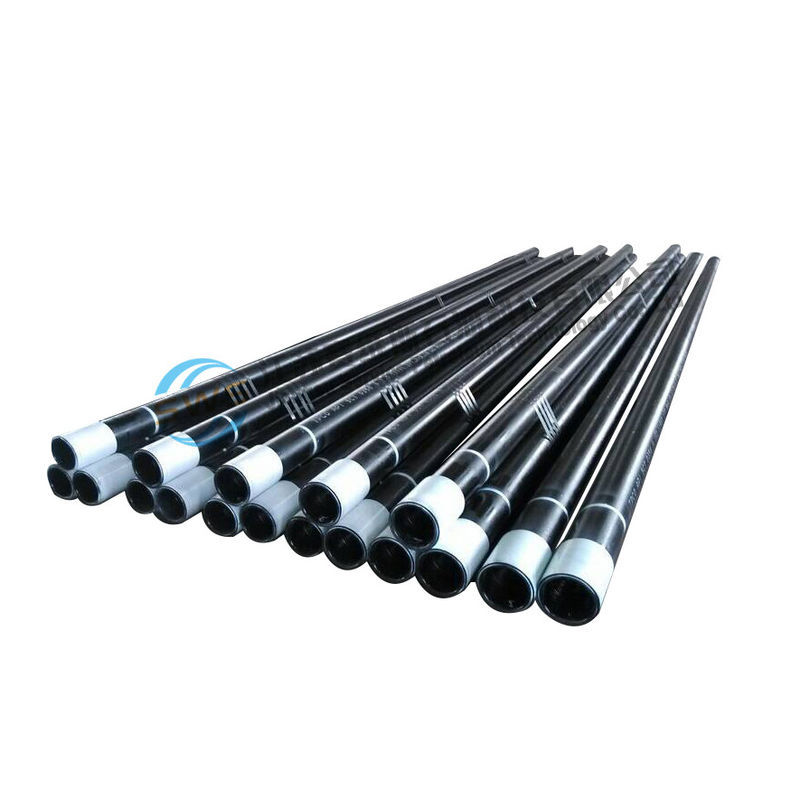

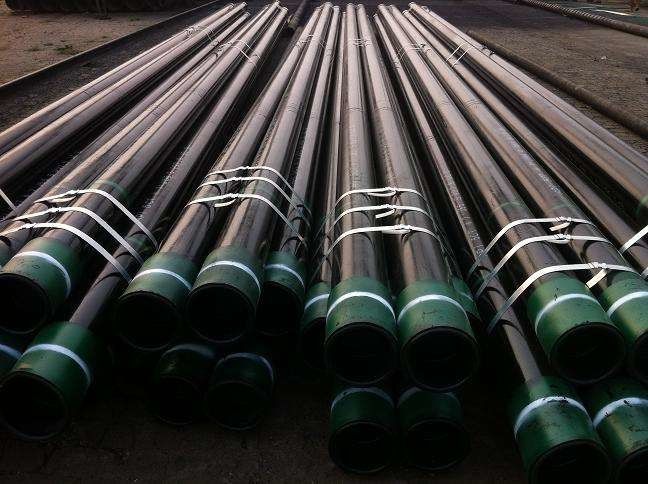

K55 L80 ท่อบ่อน้ำมันและท่อ OCTG API Casing Pipe

OCTG มาตรฐานท่อท่อ

เช่นเดียวกับสแตนดาร์ทท่อกล่อง ท่อ OCTG ใน API 5CT ก็มีคุณภาพวัสดุเดียวกัน (J55 / K55, N80, L80, P110 ฯลฯ) แต่กระแสของท่อสูงถึง 4 1/2และมันจบลงในหลายรูปแบบ เช่น BTC, EUE, NUE และพรีเมียม

API 5CT เป็นมาตรฐานความจํากัดทางเทคนิคสําหรับท่อและท่อเหล็กที่ใช้สําหรับบ่อน้ํามันในอุตสาหกรรมน้ํามันและก๊าซธรรมชาติ

นอกจากกระเป๋าและท่อแล้วยังรวมถึงสับพันธุ์ลูก, สินค้าเชื่อม, วัสดุเชื่อม, และวัสดุเสริม และกําหนดความต้องการสําหรับระดับนิยามสินค้าสาม (PSL-1, PSL-2,และ PSL-3)ความต้องการสําหรับ PSL-1 เป็นพื้นฐานของมาตรฐานนี้

คะแนนทั่วไป

• J55/K55
• N80/N80Q/L80
• C90
• R95/T95
• P110/C110
• Q125

ความสัมพันธ์

API 5CT ใช้ได้กับการเชื่อมต่อต่อไปนี้ที่สอดคล้องกับ API SPEC 5B
•SC:กลมกลมสั้น
•LC:กลมกลมยาว
•BC:กล่องใยหมุน
•NU:หลอดที่ไม่แตก
•สหภาพยุโรป:หลอดปรับปรุงภายนอก
•IJ:การเชื่อมต่อท่ออินเทกรัล

4 กลุ่มของเกรด

• กลุ่มที่ 1: กล่องและท่อทั้งหมดในเกรด H, J, K, N และ R
• กลุ่มที่ 2: กล่องและท่อทั้งหมดในเกรดที่มี C, L, M และ T
• กลุ่มที่ 3: กล่องและท่อทั้งหมดในเกรด P
• กลุ่มที่ 4: ครอบครอบทั้งหมดในเกรด Q

การผลิต

สาธารณะ

ตามมาตรฐาน API 5CT วัสดุเหล็กที่ใช้ในการผลิตท่อบิลเล็ตจะต้องผ่านการปรับปรุงเมล็ดเหล็กเช่นอัลลูมิเนียมจํานวนหนึ่ง, ไนโอบีਅਮ, วานาเดียมหรือไทเทเนียม

• ท่อที่นํามาให้ต้องผลิตในแบบแบบไม่มีสาย หรือ EW
• เครื่องเชื่อม เครื่องเชื่อม และวัสดุเชื่อม จะไม่มีรอยต่อ
• ท่อท่อที่ดึงเย็นต้องได้รับการรักษาด้วยความร้อนอย่างเหมาะสม ไม่เช่นนั้นมันจะไม่ยอมรับ
• วัสดุการติดตั้งกระเป๋าและท่อจะต้องเป็นท่อที่ไม่มีรอย นอกจากประเภทอื่น ๆ จะระบุในคําสั่ง

การรักษาความร้อน

วิธีการบําบัดด้วยความร้อนสําหรับกระเป๋าและท่อ API 5CT เป็นปัจจัยสําคัญในการแตกต่างกันในแต่ละเกรด ผลิตภัณฑ์ที่ต้องการการบําบัดด้วยความร้อนจะต้องถูกนําไปปฏิบัติการด้วยความร้อนทั้งร่างกายและทั้งยาวผลิตภัณฑ์ที่ได้รับการรักษาด้วยความร้อนควรได้รับการรักษาด้วยความร้อนในส่วนของร่างกายทั้งหมดและความยาวทั้งหมดหลังจากการแก้ไข.

การรักษาความร้อนแยกแยกของสายเชื่อมเป็นที่ยอมรับได้ หากอุณหภูมิการเสร็จงานสูงกว่าอุณหภูมิที่สําคัญบนของเหล็กที่ได้รับการรักษาและท่อเย็นด้วยอากาศจะถูกปรับเป็นปกติ.

ในกรณีของชนิดการผสมผสาน การผสมผสานต้องได้รับการรักษาด้วยความร้อนถึงอุณหภูมิอย่างน้อย 540 °C ((1000 °F)หรือวิธีการบํารุงรักษาบาง shall be ใช้เพื่อทําให้โครงสร้าง martensite ไม่ untempered ในสอย.

N80 ประเภท 1 และ Q

ผลิตภัณฑ์จากเหล็กประเภท N80 ประเภท 1 จะถูกมาตรฐาน หรือมาตรฐานและปรับความร้อนตามความต้องการของผู้ผลิต
ผลิตภัณฑ์จากสแตนเลสเกรด N80Q จะถูกดับและกระชับ

R95

เหล็กประเภท R95 จะถูกดับและกระชับ

L80

เมื่อกระชับในอุณหภูมิต่ํากว่า 620 °C (((1150 °F) เกรด L80 เกรด 13 Cr อาจแตก

การชัดเจน

R95

R95 กล่องและท่อไม่ควรถูกขยายหรือขยายในการทํางานเย็นหลังจากการหมัดแข็งสุดท้ายยกเว้นการแปรรูปแบบเย็นที่จําเป็นสําหรับการขัดเรียบปกติ และไม่เกิน 3% ของการแปรรูปแบบเย็นแบบดัน.

M65 และ L80

ยกเว้นการแปรรูปแบบเย็นที่จําเป็นสําหรับการขัดตรงปกติ สินค้าจากเหล็กประเภท M65 และ L80 ไม่ควรแปรรูปแบบเย็นหลังจากการรักษาความร้อนสุดท้าย

C90 และ T95

ผลิตภัณฑ์ C90 และ T95 สามารถหมุนหนาวได้เรียบ แต่ท่อต้องถูกทําความร้อนถึงอุณหภูมิขั้นต่ํา 480 °C ((1000 °F) องศาเพื่อบรรเทาความเครียดหลังจากการเรียบยอมให้มีการขัดขวางเบา ๆ สําหรับผลิตภัณฑ์ของสแตนเลสประเภท C90 และ T95.

C110

หากจําเป็น ผลิตภัณฑ์ต้องถูกหมุนเย็นเรียบ และต่อมาบรรเทาความเครียดที่อุณหภูมิระหว่าง 30 °C ถึง 55 °C (50 °F ถึง 100 °F) ต่ํากว่าอุณหภูมิการหมัดที่กําหนดไว้สุดท้ายหรือหมุนร้อนเรียบในอุณหภูมิที่ไม่เกิน 165 °C (300 °F) ต่ํากว่าอุณหภูมิการปรับปรุงที่กําหนดสุดท้าย. หากจําเป็น, มันได้รับอนุญาตที่จะทําเบา gag สะดวก

Q125

สามารถทําการขัดตรงด้วยก๊อกเพรส หรือขัดตรงด้วยหมุนร้อนเพื่อขัดตรงแต่อุณหภูมิที่สิ้นสุดการขัดขวาแบบหมุนไม่ควรต่ํากว่า 400 °C (750 °F) (ยกเว้นกรณีที่กําหนดอุณหภูมิขั้นต่ําสูงกว่าในคําสั่ง). หากวิธีการขัดขวางหมุนร้อนไม่สามารถใช้ได้ ผลิตภัณฑ์ยังสามารถขัดขวางหมุนเย็นได้ แต่การบรรเทาความเครียดต้องดําเนินการที่ 510 °C (950 °F) หลังจากการขัดขวางผลิตภัณฑ์ไม่สามารถถูกนําไปใช้ในการบรรเทาความเครียดหลังจากการขัดขวางแบบหมุนเย็นได้นอกจากจะมีข้อตกลงระหว่างผู้ซื้อและผู้ผลิต.

สินค้าปลาย

ท่อปลายเรียบ

ท่อปลายเรียบคือท่อที่นํามาด้วยเส้นใยที่ไม่ได้แปรรูป และมันอาจถูกบิด หรือไม่ถูกบิด ในกรณีใดก็ตาม มันต้องตรงกับความต้องการทั้งหมดของประเภทเหล็กเฉพาะเจาะจงในมาตรฐานนี้

สินค้าที่มี API Threads

กล่องเหล็กประเภท H40, J55, K55 หรือ M65 มีให้เลือกในเส้นสั้นหรือเส้นยาว แต่ถ้าผู้ซื้อขอกล่องเส้นยาว ควรระบุในคําสั่ง

จมูกกลม

ปลายท่อชนิดแบบรอบ หรือจมูกลูกสุนัข อาจถูกจัดให้โดยผู้ผลิตหรือกําหนดโดยผู้ซื้อเพื่อแทนการแตกมุมที่ปกติบนปลาย threaded ของท่อปรับภายนอก.ด้านปลายที่ปรับปรุงควรกลม เพื่อให้การเคลือบใช้ และพื้นผิวภายในและภายนอกกลมและเรียบ โดยไม่มีมุมคมหรือบริ้ว

การตัดเส้น

ผลิตภัณฑ์ threading, การปฏิบัติการวัด, และการตรวจสอบ threading ต้องเป็นไปตาม API Spec 5B.ปลายของผลิตภัณฑ์ต้องไม่ถูกบด แต่สามารถมีรูปร่างเล็กน้อยเพื่อตอบสนองความต้องการของการแปรรูปเส้นสําหรับสแตนเลอร์ของความแข็งแรง C90 และสูงกว่า การออกแบบดังกล่าวจะดําเนินการได้เฉพาะด้วยความยินยอมของผู้ซื้อ

การประกอบปลาย

ด้านปลายของผลิตภัณฑ์ทั้งหมดต้องไม่มีขอบด้านในและด้านนอก และการพ่นทรายจะนําไปใช้กับเส้นชายและเส้นหญิงของประเภทเหล็ก C110

ความผิดพลาด

ท่อและอุปกรณ์เสริมที่ทําจากท่อทั้งหมดไม่ควรมีอาการบกพร่องดังต่อไปนี้
a. ความแตกใด ๆ ในการดับ
b. การเผาไหม้ด้วยเส้นโค้ง
c. ความบกพร่องการแตกผิวใด ๆ ที่ลดความหนาผนังประสิทธิภาพเป็นล่างกว่า 87.5% ของความหนาผนังที่กําหนดสามารถยืนยันได้
d. เมื่อการตรวจสอบที่ไม่ทําลายล้างถูกกําหนดในมาตรฐานนี้หรือในคําสั่งใด ๆ จะพบความบกพร่องการแตกที่ไม่ใช่พื้นผิวบนพื้นผิวภายนอกที่มีพื้นที่มากกว่า 260 mm2 (0.41 in2)
e. ความบกพร่องการแตกที่ไม่ใช่พื้นที่ที่ลดความหนาผนังที่มีประสิทธิภาพลงต่ํากว่า 87.5% ของความหนาผนังที่กําหนดไว้สามารถยืนยันได้ภายใน 1.6 มม (1/16 นิ้ว) ของทั้งสองด้านของสอย
f. โครงสร้างการปรับปรุงภายในของผลิตภัณฑ์ที่ปรับปรุงทั้งหมดอาจมีมุมคมหรือการเปลี่ยนแปลงส่วนอย่างรุนแรงที่อาจทําให้เครื่องมือชนิด 90 ° hook ติด
g. ความบกพร่องการแตกผิวที่ไม่เป็นเส้นตรงใด ๆ บนผิวภายในของส่วนด้านนอกของท่อสุขอนามัยที่มีกลึกมากกว่า 10% ของความหนาผนังที่กําหนดไว้

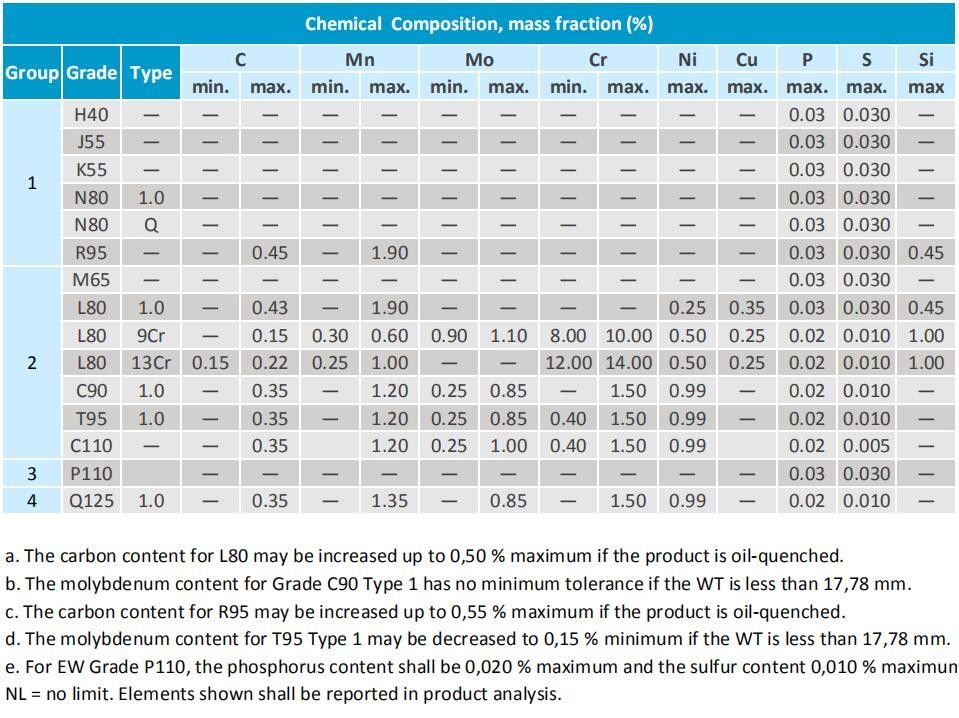

องค์ประกอบทางเคมี

ผลิตภัณฑ์ต้องตรงกับความต้องการที่ระบุในตารางองค์ประกอบทางเคมีสําหรับเกรดและประเภทเหล็กที่ระบุผู้ผลิตจะต้องรายงานเมื่อผู้ซื้อขออัตราส่วนต่ําสุดและสูงสุดขององค์ประกอบทั้งหมดที่นํามาใส่ในชุดแต่ละชุด (ไม่ว่าจะเป็นวัตถุประสงค์ของการนํามาใส่).

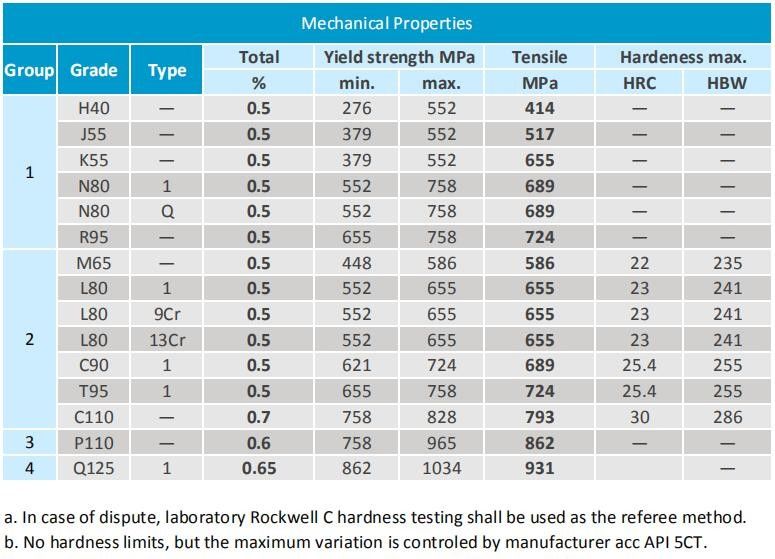

คุณสมบัติทางกล

ผลิตภัณฑ์จะต้องตอบสนองความต้องการความสามารถในการดึงที่ระบุในมาตรฐานนี้คุณสมบัติความยืดของกระเป๋าสะพายและท่อ (ยกเว้นการยืด) ต้องสอดคล้องกับความต้องการของร่างท่อในกรณีที่มีความขัดแย้งใด ๆ คุณสมบัติของพื้นที่ที่แตก (ยกเว้นการยืด) จะถูกกําหนดโดยการตัดตัวอย่างจากการแตก
