สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
SWS
ติดต่อเรา
คอปเลนจิ้งจอก; SMLS; EUE & NEW คอปเลนจิ้งจอก; OILFIELD DUSE; คอปเลนจิ้งจอกสต๊อคแมเทอเรียล; API 5CT STANDARD
ชื่อผลิตภัณฑ์: เครื่องเชื่อมกรอบ; SMLS; เครื่องเชื่อม EUE & NUE; เครื่องมือในสนามน้ํามัน
มาตรฐาน: API SPEC 5CT, API SEPC 5B, API-7
วัสดุ/เกรดเหล็ก: J/K55, N80, L80-1, 80SS, L80-3Cr, L80 13Cr, L80-9CR, Super 13Cr, P110, P110-13CR, TP110S เป็นต้น
รายละเอียด: OD-127mm-356.12mm (4-1/2'-13-3/8')
ประเภทกระดูกเชือก: BTC/STC/LTC
การเชื่อมเคาน์จ์เป็นส่วนเชื่อมเคาน์จ์ในการส่งภาระสิ่งแวดล้อม และยังเป็นสายที่อ่อนแอที่มีความเสี่ยงต่ออุบัติเหตุความผิดพลาด
เป็นที่รู้จักกันดี ความสมบูรณ์แบบของหลุมในวงจรชีวิตไม่เพียงแต่จํากัดด้วยความแข็งแรงของการเชื่อมโยงเส้นใยของกล่อง แต่ยังด้วยผลการปิดของเส้นใยเชื่อม (Han และ Wang1999)ดังนั้น มันมีความสําคัญมากที่จะศึกษาความสมบูรณ์แบบการปิดของเคสคอปปิ้ง ภายใต้ภาระที่ไม่เท่าเทียมกัน

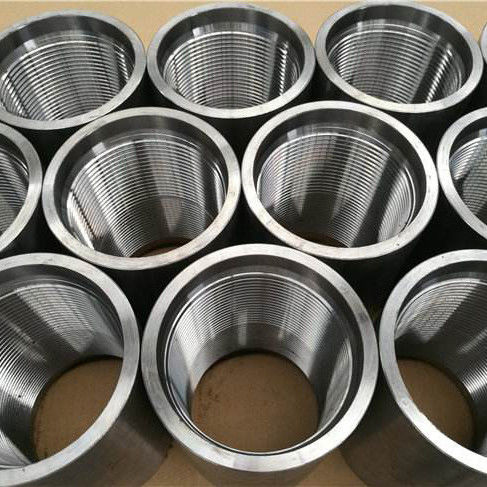

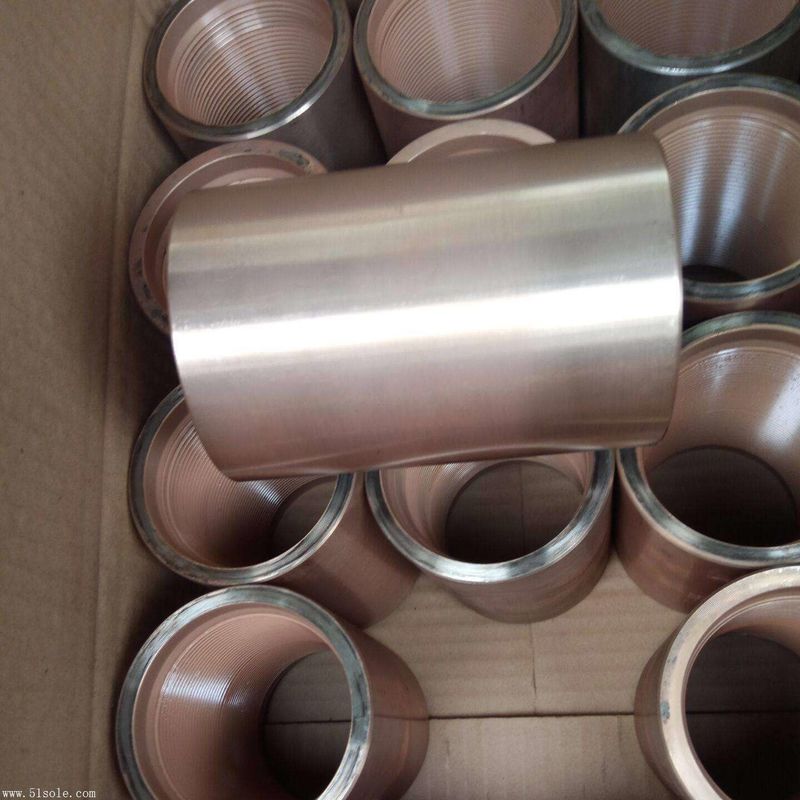

การเชื่อมเคสซิ่ง:ท่อยาวสั้นที่ใช้ในการเชื่อมต่อสองข้อต่อของกล่อง. การเชื่อมกระเป๋ามีเส้นใยภายใน (หญิงรูปแบบเส้น) การแปรรูปเพื่อให้ตรงกับเส้นใยภายนอก (แบบเส้นใยเพศชาย) ของข้อเชื่อมต่อยาวของกระดาษ
รายการขนาดการเชื่อม STC/LTC
| ขนาด (ใน) | ท่อ OD mm | การเชื่อม OD W mm | ขั้นต่ําความยาว NL mm | กว้างช่อง Q mm | ความลึกของช่อง q mm | ความกว้างของพื้นผิวเบอร์ b mm | สายด่วน A | ระยะทางจากปลายท่อไปยังศูนย์กลางของการเชื่อมต่อหลังจากการดึง J mm | จํานวนเส้นสําหรับแต่ละนิ้ว | น้ําหนัก KG การจับสั้น | น้ําหนัก KG ติดต่อยาว |
| 4-1/2' | 114.3 | 127 | 158.75 ((สั้น) / 177.8 ((ยาว) | 116.68 | 12.7 | 3.97 | 3 | 12.7 | 8 | 3.62 | 4.15 |
| 5' | 127 | 141.3 | 165.1 ((สั้น)/196.85 ((ยาว) | 129.38 | 12.7 | 4.76 | 3 | 12.7 | 8 | 4.66 | 5.75 |
| 5-1/2' | 139.7 | 153.67 | 171.45 ((สั้น) / 203.2 ((ยาว) | 142.08 | 12.7 | 3.18 | 3 | 12.7 | 8 | 5.23 | 6.42 |
| 7' | 177.8 | 194.46 | 184.15 (สั้น) / 228.6 (ยาว) | 180.18 | 12.7 | 4.76 | 3 | 12.7 | 8 | 8.39 | 10.83 |
| 9-5/8' | 244.48 | 269.88 | 196.85 (สั้น) / 266.7 (ยาว) | 248.44 | 11.0 | 6.35 | 3 1/2 | 12.7 | 8 | 18.03 | 25.45 |
| 10-3/4' | 273.05 | 298.45 | 203.2 | 277.02 | 11.0 | 6.35 | 3 1/2 | 12.7 | 8 | 20.78 | - |
| 13-3/8' | 339.72 | 365.12 | 203.2 | 343.69 | 11.0 | 5.56 | 3 1/2 | 12.7 | 8 | 25.66 | - |
| 16' | 406.4 | 431.8 | 228.6 | 411.96 | 9.3 | 5.56 | 3 1/2 | 12.7 | 8 | 34.91 | - |
| 18-5/8' | 473.08 | 508 | 228.6 | 478.63 | 9.3 | 5.56 | 3 1/2 | 12.7 | 8 | 54.01 | - |
| 20' | 508 | 533.4 | 228.6 ((สั้น) / 292.1 ((ยาว) | 513.56 | 9.3 | 5.56 | 4 | 12.7 | 8 | 43.42 | 57.04 |

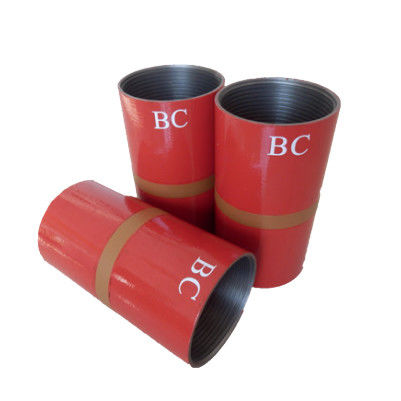

รายการขนาดการจับคู่ BTC
| ขนาด (ใน) | ท่อ OD mm | การเชื่อม OD W mm | ขั้นต่ําความยาว NL mm | กว้างช่อง Q mm | ความกว้างของพื้นผิวเบอร์ b mm | สายด่วน A | ระยะทางจากปลายท่อไปยังศูนย์กลางของการเชื่อมต่อหลังจากการดึง J mm | จํานวนเส้นสําหรับแต่ละนิ้ว | น้ําหนัก KG |
| 4-1/2' | 114.3 | 127 | 225.42 | 117.86 | 3.18 | ครึ่งหนึ่ง | 12.7 | 5 | 4.55 |
| 5' | 127 | 141.3 | 231.78 | 130.56 | 3.97 | 1 | 12.7 | 5 | 5.85 |
| 5-1/2' | 139.7 | 153.67 | 234.95 | 143.26 | 3.97 | 1 | 12.7 | 5 | 6.35 |
| 7' | 177.8 | 194.46 | 254 | 181.36 | 5.56 | 1 | 12.7 | 5 | 10.54 |
| 9-5/8' | 244.48 | 269.88 | 269.88 | 248.03 | 9.52 | 1 | 12.7 | 5 | 23.16 |
| 10-3/4' | 273.05 | 298.45 | 269.88 | 276.61 | 9.52 | 1 | 12.7 | 5 | 25.74 |
| 13-3/8' | 339.72 | 365.12 | 269.88 | 343.28 | 9.52 | 1 | 12.7 | 5 | 31.77 |
| 16' | 406.4 | 431.8 | 269.88 | 410.31 | 9.52 | 7/8 | 12.7 | 5 | 40.28 |
| 18-5/8' | 473.08 | 508 | 269.88 | 476.99 | 9.52 | 7/8 | 12.7 | 5 | 62.68 |
| 20' | 508 | 533.4 | 269.88 | 511.91 | 9.52 | 7/8 | 12.7 | 5 | 50.1 |
