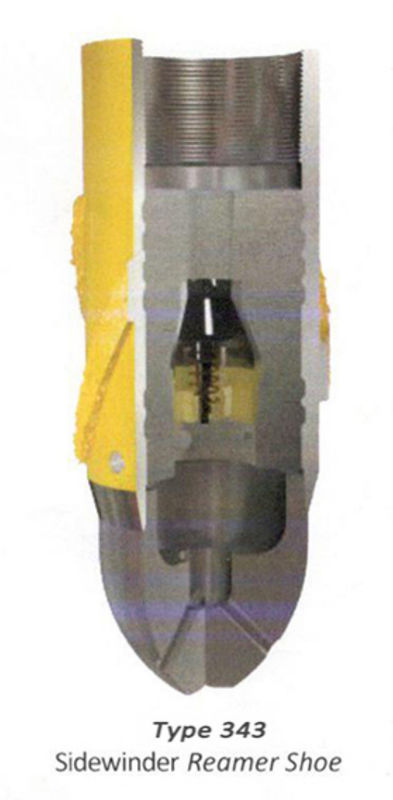

343 SERIES รีมเมอร์รองเท้าลอย
(อิสระ) 343 SERIES รีมเมอร์รองเท้าลอย , เครื่องมือประสาน, อุปกรณ์ทุ่น, เครื่องมือเจาะ
ข้อดีและคุณสมบัติหลัก
1- รองเท้าลอยน้ำซีรีส์ 343 มีตัวเลือกมากมายในการปรับแต่งผลิตภัณฑ์สำหรับการใช้งานในสภาพการเจาะปานกลางถึงไม่ดี

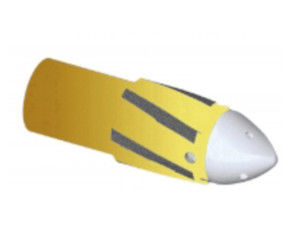

2- ใบมีดเคลือบเฮลิคอลคาร์ไบด์ที่ยาวลงมาตามส่วนโค้งของจมูกไปจนถึงเส้นผ่านศูนย์กลางการเจาะออกของรองเท้า

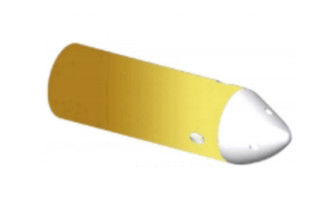

3- Bullet Nose พร้อมไอพ่นหลายอัน

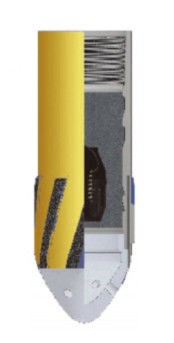

มีรองเท้าวาล์วเดี่ยวและคู่ 4 แบบ
5- จมูกเบี้ยวพร้อมไอพ่นหลายอัน

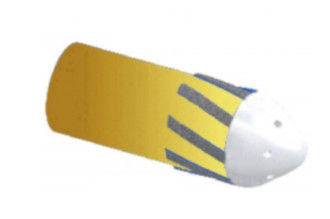

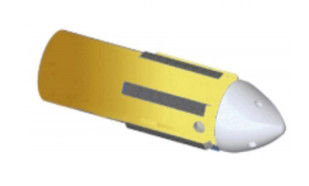

6-แผ่นรีมมิ่งแบบเกลียวหรือแบบตรงที่มีหรือไม่มีการเคลือบคาร์ไบด์
มีวาล์วลอยเติม 7-Orifice
มีค่าเติมอัตโนมัติ 8 ค่า
มีตัวเบี่ยงบอล 9 ลูก

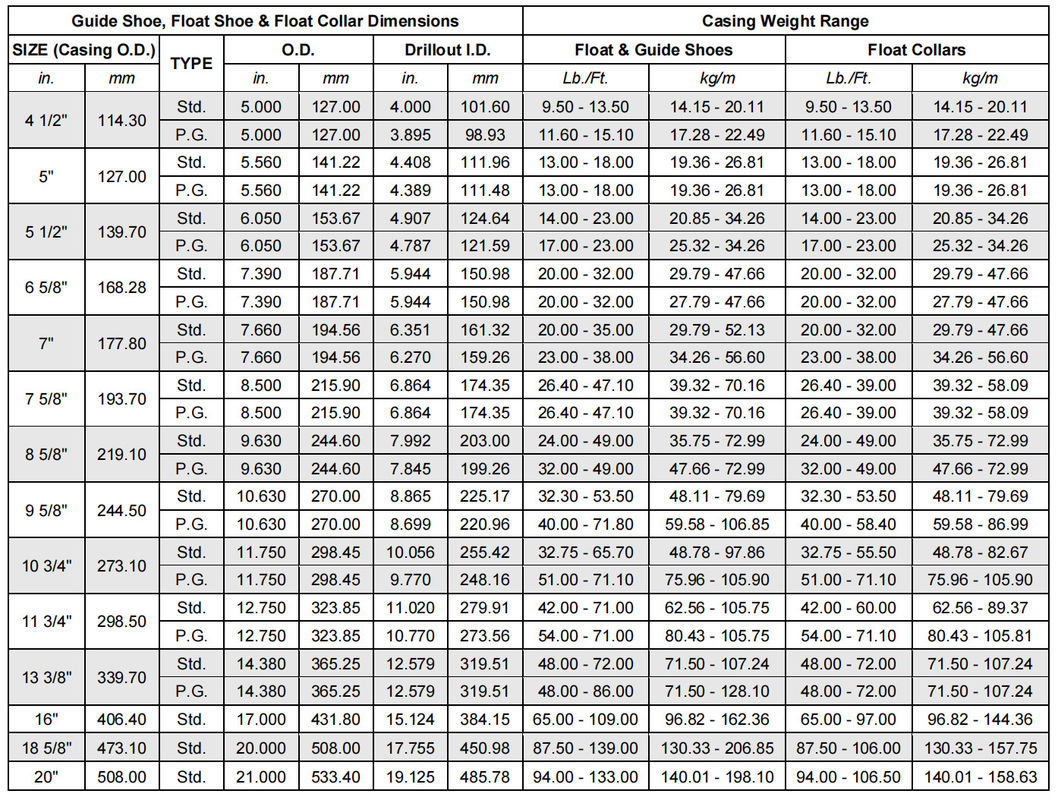

| รองเท้านำทาง, รองเท้าลอยน้ำ & ปลอกคอลอย ขนาด |
|
|
|
|
|
|
ช่วงน้ำหนักปลอก |
|
|
|
| ขนาด (ปลอก OD) |
|
พิมพ์ |
โอดี |
|
ID การเจาะลึก |
|
รองเท้าโฟลทแอนด์ไกด์ |
|
ปลอกคอลอย |
|
| ใน |
มม |
|
ใน |
มม |
ใน |
มม |
ปอนด์/ฟุต |
กก./ม |
ปอนด์/ฟุต |
กก./ม |
| 4-1/2. |
114.3 |
มาตรฐาน |
5 |
127 |
4 |
101.6 |
9.5-13.5 |
14.15-20.11 |
9.5-13.5 |
14.15-20.11 |
| พี.จี |
5 |
127 |
3.895 |
98.93 |
11.6-15.1 |
17.28-22.49น |
11.6-15.1 |
14.15-20.11 |
| 5 |
127 |
มาตรฐาน |
5.56 |
141.22 |
4.408 |
111.96 |
13-18 |
19.36-26.81น |
13-18 |
19.36-26.81น |
| พี.จี |
5.56 |
141.22 |
4.389 |
111.48 น |
13-18 |
19.36-26.81น |
13-18 |
19.36-26.81น |
| 5-1/2. |
139.7 |
มาตรฐาน |
6.05 น |
153.67 |
4.907 |
124.64 |
14-23 |
20.85-34.26น |
14-23 |
20.85-34.26น |
| พี.จี |
6.05 น |
153.67 |
4.787 |
121.59 น |
17-23 |
25.32-34.26น |
17-23 |
25.32-34.26น |
| 6-5/8. |
168.28 |
มาตรฐาน |
7.39 น |
187.1 |
5.944 |
150.98 |
20-32 |
29.79-47.66น |
20-32 |
29.79-47.66น |
| พี.จี |
7.39 น |
187.1 |
5.944 |
150.98 |
20-32 |
27.79-47.66น |
20-32 |
27.79-47.66น |
| 7 |
177.8 |
มาตรฐาน |
7.66 |
194.56 |
6.351 |
161.32 |
20-35 |
29.79-52.13น |
20-32 |
29.79-47.66น |
| พี.จี |
7.66 |
194.56 |
6.27 |
159.26 |
23-38 |
34.26-56.6 |
23-38 |
34.26-56.6 |
| 7-5/8. |
193.7 |
มาตรฐาน |
8.5 |
215.9 |
6.864 |
174.35 น |
26.4-47.1 |
39.32-70.16น |
26.4-39 |
39.32-58.09น |
| พี.จี |
8.5 |
215.9 |
6.864 |
174.35 น |
26.4-47.1 |
39.32-70.16น |
26.4-39 |
39.32-58.09น |
| 8-5/8. |
219.1 |
มาตรฐาน |
9.63 |
244.6 |
7.992 |
203 |
24-49 |
35.75-72.99น |
24-49 |
35.75-72.99น |
| พี.จี |
9.63 |
244.6 |
7.845 |
199.26 |
32-49 |
47.66-72.99น |
32-49 |
47.66-72.99น |
| 9-5/8. |
244.5 |
มาตรฐาน |
10.63 น |
270 |
8.865 |
225.17 |
32.3-53.5 |
48.11-79.69น |
32.3-53.5 |
48.11-79.69น |
| พี.จี |
10.63 น |
270 |
8.699 |
220.96 |
40-71.8 |
59.58-106.85 |
40-58.4 |
59.58-86.99น |
| 10-3/4. |
273.1 |
มาตรฐาน |
11.75 น |
298.45 |
10.056 |
255.42 |
32.75-65.7 |
48.78-97.86 |
32.75-55.5 |
48.78-82.67 |
| พี.จี |
11.75 น |
298.45 |
9.77 |
248.16 น |
51-71.1 |
75.96-105.9 |
51-71 |
75.96-105.9 |
| 11-3/4. |
298.5 |
มาตรฐาน |
12.75 น |
323.85 |
11.02 น |
279.91 |
42-71 |
62.56-105.75 |
42-60 |
62.56-89.37น |
| พี.จี |
12.75 น |
323.85 |
10.77 น |
273.56 |
54-71 |
80.43-105.75 |
54-71.1 |
80.43-105.81 |
| 13-3/8. |
339.7 |
มาตรฐาน |
14.38 น |
365.25 |
12.579 |
319.51 |
48-72 |
71.5-107.24 |
48-72 |
71.5-107.24 |
| พี.จี |
14.38 น |
365.25 |
12.579 |
319.51 |
48-86 |
71.5-128.1 |
48-72 |
71.5-107.24 |
| 16 |
406.4 |
มาตรฐาน |
17 |
431.8 |
15.124 |
384.15 |
65-109 |
96.82-162.36น |
65-97 |
96.82-144.36น |
| 18-5/8. |
473.1 |
มาตรฐาน |
20 |
508 |
17.755 |
450.98 |
87.5-139 |
130.33-206.85 |
87.5-106 |
130.33-157.75 |
| 20 |
508 |
มาตรฐาน |
21 |
533.4 |
19.125 |
485.78 |
94-133 |
140.01-198.1 |
94-106.5 |
140.01-158.63 |
|
หมายเหตุ:
1. มาตรฐานอุปกรณ์เกรดทำจากวัสดุ K-55 และทนทานต่อ H2Sมาตรฐานอุปกรณ์รองเท้าเหมาะสำหรับใช้กับปลอกหุ้มทุกเกรด
มาตรฐานอุปกรณ์ปลอกคอเหมาะสำหรับใช้กับเกรด API L-80/N-80 และต่ำกว่า รวมถึงเกรดเหล็กที่เป็นกรรมสิทธิ์อื่นๆ ที่คล้ายคลึงกันพี.จี
(เกรดพรีเมี่ยม) รองเท้าและปลอกคอทำจากเหล็กที่มีความแข็งแรงสูงหรือเกินข้อกำหนด P-110
เมื่อมีความจำเป็นที่รองเท้าหรือปลอกคอต้องมีคุณสมบัติทางเคมีและกายภาพของเหล็กเกรดพิเศษ เช่น L-80 หรือ
C-90 จึงจำเป็นต้องสั่งพิเศษ
2. มาตรฐานและอุปกรณ์ PG สามารถใช้ได้กับ API 8 รอบหรือการเชื่อมต่อแบบก้น
* ขนาด 4-1/2" ถึง 9-5/8" Std.อุปกรณ์มีกล่อง LT&C และขา ST&C
* ขนาด 4-1/2" ถึง 9-5/8" อุปกรณ์ PG มาพร้อมกล่องและพิน LT&C
* อุปกรณ์ขนาด 10-3/4" ถึง 20" พร้อมกล่องและขา ST&C
3. ขนาดและช่วงน้ำหนักเหล่านี้ใช้กับมาตรฐานและ PG 8 รอบ และอุปกรณ์ลอยตัวแบบก้นเท่านั้นอุปกรณ์อื่นๆ อาจแตกต่างกันไป
จากข้อกำหนดข้างต้นตรวจสอบขนาดและน้ำหนักบนฉลากที่ติดมากับอุปกรณ์
